A busca por soluções inteligentes no segmento de material elétrico tem transformado a montagem na conexão de quadros de distribuição e painéis industriais. O avanço das exigências técnicas pede componentes robustos, eficientes e de fácil manutenção.
Em projetos que demandam alta performance, a escolha adequada dos elementos de conexão e derivação faz toda a diferença para o sucesso operacional.
Fiação desorganizada e conexões inadequadas costumam gerar perda de tempo, aquecimento excessivo e gargalos em qualquer tipo de projeto.

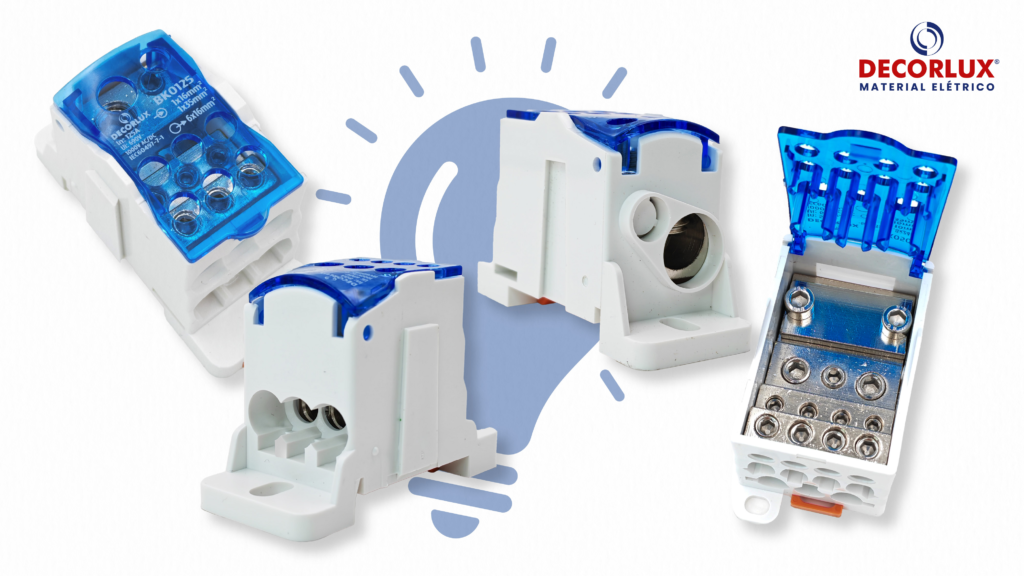

Para solucionar esses desafios, a Decorlux lança em sua linha de conexão o inovador Bloco de Distribuição tipo UKK.
Este dispositivo modular monopolar de alta densidade chegou para redefinir o padrão de segurança e praticidade nas montagens modernas.
Desenvolvido rigorosamente sob a norma internacional IEC 60947-7-1, o componente combina tecnologia de ponta, estrutura compacta e máxima proteção.
Ele é a resposta ideal para quem procura modernizar e elevar a qualidade da infraestrutura de conexão com mais controle. E a gente explica mais sobre ele neste artigo. Boa leitura!
Funcionalidades e Engenharia Avançada para uma Conexão Perfeita
O Bloco de Distribuição UKK atua como uma central fechada de conexão compacta. A sua principal função é receber uma ou duas linhas de alimentação principal (geral) e ramificá-las com eficiência para múltiplos circuitos derivados.
Essa estrutura permite conectar condutores de grande seção de entrada e derivar para cabos de menor seção sem necessitar de gambiarras.
Tudo é feito de forma segura e organizada, otimizando drasticamente a fluidez dos condutores.
Projetado para durar, o corpo externo do bloco é injetado em Nylon PA66 com propriedade retardante de chama.
Já o seu núcleo condutor interno é feito de latão niquelado de alta condutibilidade, assegurando a transmissão de energia sem perdas significativamente prejudiciais.
O grande diferencial em termos de proteção ao operador é o seu grau de proteção IP20. A peça possui uma tampa frontal articulada, transparente, que evita qualquer contato acidental dos dedos com as partes vivas e energizadas.
Essa tampa transparente ainda contém furos guia que facilitam a inserção de pontas de prova de multímetros para medições rápidas sem a necessidade de expor o operador.
Assim, qualquer medição ou inspeção visual pode ser realizada com rapidez e total segurança operacional.
Diferenciais da Conexão UKK na Otimização da Montagem e Segurança do Painel
Trabalhar com sistemas tradicionais baseados em barramentos de cobre nus exige um longo tempo de preparação, furação, isolamento e montagem.
Além disso, o custo final do projeto se eleva devido à compra de peças brutas por metro e isoladores porta-barras.
O Bloco UKK soluciona de forma imediata essa complicação técnica ao entregar uma solução pronta para uso nas conexões.
Ele aproveita ao máximo a verticalidade e a profundidade do painel, garantindo uma drástica economia de espaço e redução do custo total da montagem.
A fixação é extremamente versátil e conta com dupla opção: o profissional pode encaixá-lo diretamente sobre o trilho DIN de 35mm ou fixá-lo na placa de montagem usando parafusos através de suas abas integradas.
Outro diferencial exclusivo é o sistema de encaixe lateral. Esse recurso possibilita conectar blocos adicionais lado a lado, alinhados no mesmo trilho.
Dessa forma, o montador consegue estruturar conjuntos complexos para Sistemas Trifásicos + Neutro + Terra com uma conexão impecável e um visual extremamente profissional, limpo e de fácil manutenção.
Ao manter os pontos de contato totalmente isolados dentro da carcaça do produto, elimina-se o risco de arcos elétricos e curtos-circuitos provocados pela queda acidental de ferramentas durante intervenções.
Principais Aplicações na Indústria e no Setor de Automação com Foco em Conexão
Pela sua versatilidade e ampla margem de capacidade de carga, o Bloco de Distribuição UKK Decorlux é indicado para diversos cenários da engenharia elétrica moderna. Ele atende desde quadros prediais até complexos ambientes industriais.
Nos Quadros de Distribuição de Energia, o bloco é ideal para realizar a distribuição limpa das fases principais até os disjuntores dos circuitos terminais de iluminação, tomadas e equipamentos operacionais.
Já em Painéis de Automação Industrial e Comando, ele atua na organização da alimentação de componentes sensíveis, como Controladores Lógicos Programáveis (CLPs), fontes chaveadas, contatores e relés.
Nos Centros de Controle de Motores (CCM), o bloco permite a alimentação em paralelo de várias partidas de motores elétricos. A peça garante firmeza mecânica e estabilidade nas conexões mesmo sob vibrações contínuas.
Também se destaca no setor de Sistemas Fotovoltaicos (Energia Solar). Ele facilita o agrupamento e a derivação do cabeamento de corrente contínua e alternada em string boxes e em inversores de grande porte.
A versatilidade do bloco UKK atende perfeitamente à demanda por padronização e modularidade em conexões.
Isso simplifica o projeto elétrico e acelera o tempo de entrega das montagens técnicas.
Variações Técnicas para Ajustar Cada Conexão às Necessidades do Projeto
Para atender às diferentes escalas de potência dos projetos elétricos, a linha de Bloco de Distribuição tipo UKK da Decorlux é oferecida em um portfólio completo de variações por faixa de corrente e suporte a condutores:
- Modelo BK0080 (80A): Suporta tensão de até 690V, com 1 entrada de 16mm² e saídas configuradas em 4x6mm² + 2x16mm².
- Modelo BK0125 (125A): Projetado com entradas flexíveis (1x16mm² + 1x35mm²) e 6 saídas de 16mm².
- Modelo BK0160 (160A): Conta com entradas para 1x16mm² + 1x70mm² e 6 saídas de 16mm², equilibrando alta capacidade com dimensões reduzidas.
- Modelo BK0250 (250A): Entrada de alta seção para cabos de 1x120mm² e múltiplas saídas divididas em 2x35mm², 5x16mm² e 4x10mm².
- Modelo BK0400 (400A): Desenvolvido para receber condutores principais pesados de 1x185mm², derivando para saídas de 2x35mm², 5x16mm² e 4x10mm².
- Modelo BK0500 (500A): Opção com entrada para barramento de cobre (3×15 a 8x24mm) e saídas de 2x35mm², 5x16mm² e 4x10mm², oferecendo máxima capacidade de corrente.
Para assegurar o funcionamento ideal do componente, é indispensável adotar boas práticas na instalação.
A conexão com terminais do tipo ilhós crimpados na ponta dos cabos flexíveis evita o esmagamento dos filamentos de cobre durante o aperto do parafuso.
A aplicação do torque correto de aperto nos parafusos evita falhas graves. O aperto em excesso pode espanar as roscas de latão, enquanto o aperto frouxo cria resistência mecânica gerando superaquecimento e posterior fusão dos componentes.
Respeitar rigorosamente a corrente nominal máxima estipulada para cada variação e manter o balanceamento das cargas entre as fases nos sistemas trifásicos garantem vida útil longa e operação segura.
Garanta os Lançamentos Decorlux no Seu Estoque ou Projeto!
O Bloco de Distribuição tipo UKK da Decorlux une eficiência, economia de tempo, conformidade normativa e máxima segurança em um só produto. Ele é a peça que faltava para elevar o padrão das suas instalações elétricas.
