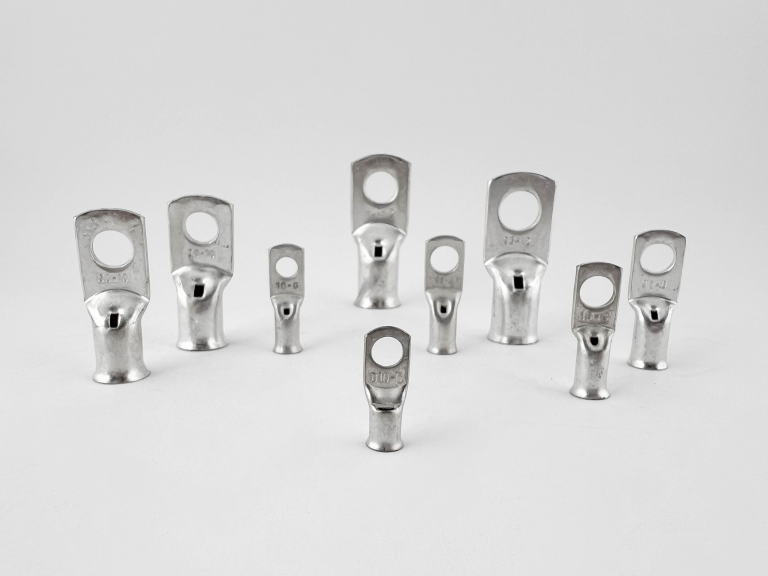

Terminal 1 Compressão 1 Furo Boca Expandida

Terminal 1 Compressão e 1 Furo – Boca Expandida

Terminal para fixação de cabos, fios rígidos e flexíveis em barramentos e quadros elétricos em geral, com conexão por compressão e furo para parafuso. Possui boca expandida para facilitar a acomodação do condutor.

Características do produto

Material: Cobre eletrolítico com camada de estanho.
Tensão: 1 kV.
Normas: ABNT NBR5370 e NBR5410.
Aplicação: Disjuntor Caixa Moldada, Disjuntor Tipo NEMA, Barramento de Cobre, fixação por parafuso, Chaves Disjuntoras e Motores.
Ferramenta: Alicates de compressão mecânicos ou hidráulicos.
Dimensões: Para condutores de 10 mm² a 120 mm².

Ir para a loja

Terminal 1 Compressão e 1 Furo – Boca Expandida

Características do produto

Ir para a loja

Fixação segura com maior facilidade de instalaçã

Design com boca expandida para acomodação perfeita do cabo.

Variáveis e Tipos de Produtos

Seleção por Código de Produto

Navegue pelos códigos para acessar especificações técnicas, dimensões e variações disponíveis desta família.

Código de Produto

TE0610

Terminal 1 Compressão e 1 Furo – Boca Expandida 10,0mm2 M6

Detalhes Técnicos do Produto

Condutor (mm²)
• 10,0 mm²

Parafuso
Pol.
• 1/4″
Métrico
• M6

Dimensões (mm)
A
• 25.0
B
• 9.5
C
• 9.4
Di
• 5.1
De
• 6.5
Ød
• 6.4

Ir para a loja

Código de Produto

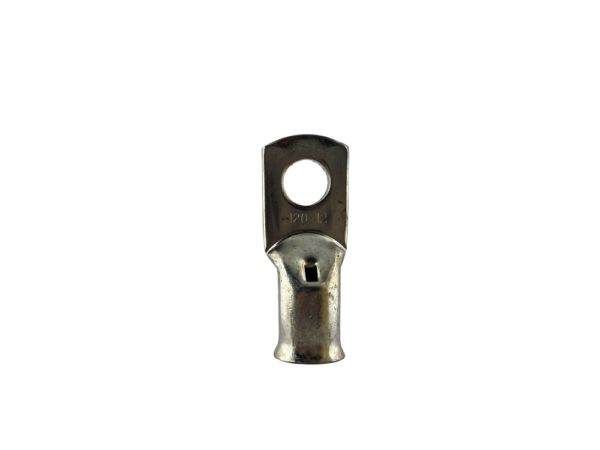

TE1212

Terminal 1 Compressão e 1 Furo – Boca Expandida 120,0mm2 M12

Detalhes Técnicos do Produto

Condutor (mm²)
• 120,0 mm²

Parafuso
Pol.
• 1/2″
Métrico
• M12

Dimensões (mm)
A
• 65.5
B
• 29.0
C
• 26.2
Di
• 15.0
De
• 20.3
Ød
• 13.0

Ir para a loja

Código de Produto

TE0166

Terminal 1 Compressão e 1 Furo – Boca Expandida 16,0mm2 M6

Detalhes Técnicos do Produto

Condutor (mm²)
• 16,0 mm²

Parafuso
Pol.
• 1/4″
Métrico
• M6

Dimensões (mm)
A
• 35.2
B
• 15.9
C
• 11.3
Di
• 5.9
De
• 9.8
Ød
• 6.4

Ir para a loja

Código de Produto

TE1168

Terminal 1 Compressão e 1 Furo – Boca Expandida 16,0mm2 M8

Detalhes Técnicos do Produto

Condutor (mm²)
• 10,0 mm²

Parafuso
Pol.
• 5/16″
Métrico
• M8

Dimensões (mm)
A
• 35.3
B
• 15.9
C
• 11.3
Di
• 5.9
De
• 9.8
Ød
• 8.5

Ir para a loja

Código de Produto

TE0258

Terminal 1 Compressão e 1 Furo – Boca Expandida 25,0mm2 M8

Detalhes Técnicos do Produto

Condutor (mm²)
• 25,0 mm²

Parafuso
Pol.
• 5/16″
Métrico
• M8

Dimensões (mm)
A
• 38.4
B
• 17.0
C
• 12.8
Di
• 6.8
De
• 10.0
Ød
• 8.5

Ir para a loja

Código de Produto

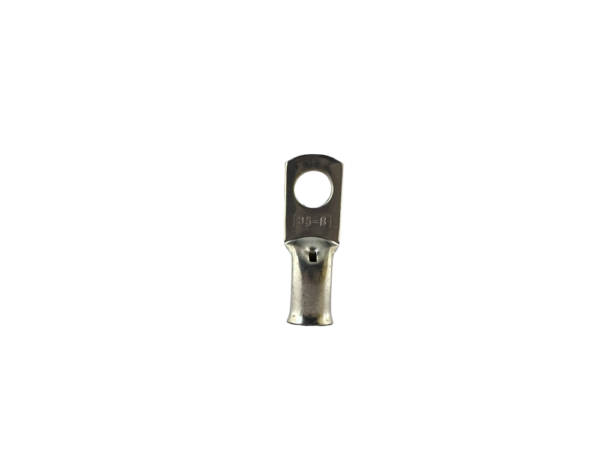

TE0358

Terminal 1 Compressão e 1 Furo – Boca Expandida 35,0mm2 M8

Detalhes Técnicos do Produto

Condutor (mm²)
• 35,0 mm²

Parafuso
Pol.
• 5/16″
Métrico
• M8

Dimensões (mm)
A
• 41.3
B
• 20.5
C
• 14.4
Di
• 7.7
De
• 12.1
Ød
• 8.5
