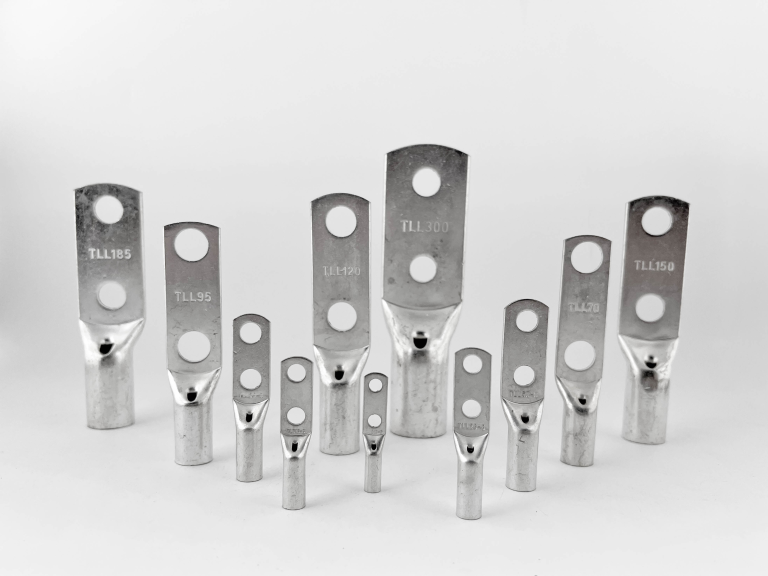

Terminal 2 Compressões e 2 Furos

Terminal para cabos, fios rígidos e flexíveis de maior seção, com dupla compressão e dois furos para fixação, garantindo máxima segurança em instalações elétricas de alta corrente como quadros elétricos e barramentos em geral.

Características do produto

Material: Cobre eletrolítico com camada de estanho.
Tensão: 1 kV.
Normas: ABNT NBR5370 e NBR5410.
Aplicação: Disjuntor Caixa Moldada, Disjuntor Tipo NEMA, Barramento de Cobre, fixação por parafuso, Chaves Disjuntoras e Motores
Ferramenta: Alicates de compressão mecânicos ou hidráulicos.
Dimensões: Para condutores de 10 mm² a 300 mm².

Ir para a loja

Terminal 2 Compressões e 2 Furos

Características do produto

Ir para a loja

Conexão robusta para aplicações industriais pesada

Maior área de contato e fixação para alta performance elétrica.

• Alta condutividade elétrica
• Resistência à oxidação e vibração
• Instalação confiável com ferramentas adequadas

Variáveis e Tipos de Produtos

Seleção por Código de Produto

Navegue pelos códigos para acessar especificações técnicas, dimensões e variações disponíveis desta família.

Código de Produto

TLL0510

Terminal 2 Compressão e 2 Furos 10,0mm2

Detalhes Técnicos do Produto

Condutor (mm²)
• 10,0 mm²

Parafuso
Pol.
• 3/16″
Métrico
• M5

Dimensões (mm)
A
• 45.2
B
• 16.0
C
• 10.0
Di
• 3.2
De
• 4.8
Ød
• 5.3

Ir para a loja

Código de Produto

TLL1312

Terminal 2 Compressão e 2 Furos 120,0mm2

Detalhes Técnicos do Produto

Condutor (mm²)
• 120,0 mm²

Parafuso
Pol.
• 1/2″
Métrico
• M12

Dimensões (mm)
A
• 119.0
B
• 34.7
C
• 28.1
Di
• 11.9
De
• 14.5
Ød
• 13.5

Ir para a loja

Código de Produto

TLL1315

Terminal 2 Compressão e 2 Furos 150,0mm2

Detalhes Técnicos do Produto

Condutor (mm²)
• 150,0 mm²

Parafuso
Pol.
• 1/2″
Métrico
• M12

Dimensões (mm)
A
• 124.0
B
• 38.0
C
• 30.5
Di
• 13.3
De
• 16.9
Ød
• 13.5

Ir para a loja

Código de Produto

TLL0616

Terminal 2 Compressão e 2 Furos 16,0mm2

Detalhes Técnicos do Produto

Condutor (mm²)
• 16,0 mm²

Parafuso
Pol.
• 1/4″
Métrico
• M6

Dimensões (mm)
A
• 54.2
B
• 20.0
C
• 11.8
Di
• 4.1
De
• 5.5
Ød
• 6.4

Ir para a loja

Código de Produto

TLL1318

Terminal 2 Compressão e 2 Furos 185,0mm2

Detalhes Técnicos do Produto

Condutor (mm²)
• 185,0 mm²

Parafuso
Pol.
• 1/2″
Métrico
• M12

Dimensões (mm)
A
• 124.5
B
• 39.0
C
• 33.5
Di
• 16.5
De
• 19.0
Ød
• 13.5

Ir para a loja

Código de Produto

TLL1324

Terminal 2 Compressão e 2 Furos 240,0mm2

Detalhes Técnicos do Produto

Condutor (mm²)
• 240,0 mm²

Parafuso
Pol.
• 1/2″
Métrico
• M12

Dimensões (mm)
A
• 136.5
B
• 41.0
C
• 38.5
Di
• 17.2
De
• 21.0
Ød
• 13.5
