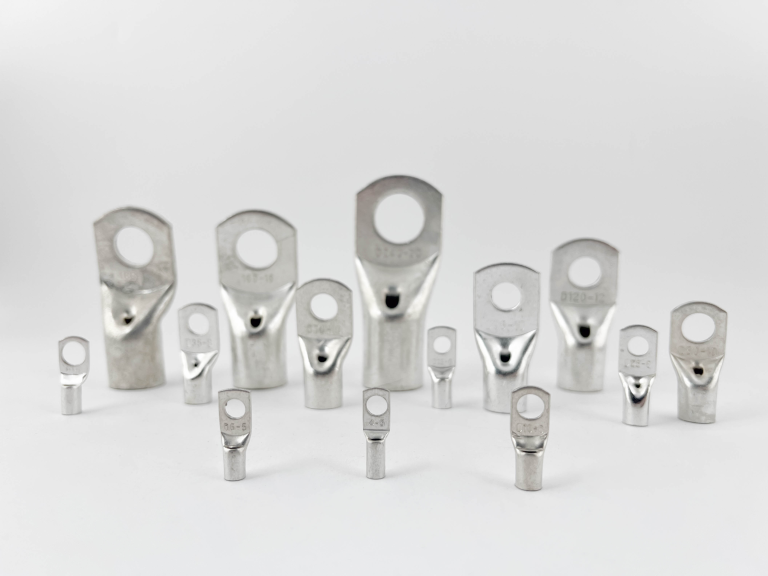

Material: Cobre eletrolítico estanhado.
Tensão: 1 kV.
Normas: ABNT NBR5370 e NBR5410.
Aplicação: Disjuntore caixa moldada, barramento de cobre, motores, chaves disjuntoras e motores.
Ferramenta: Alicates de compressão mecânicas ou hidráulicas.
Dimensões: Para condutores de 10 mm² a 120 mm².
Material: Cobre eletrolítico estanhado.
Tensão: 1 kV.
Normas: ABNT NBR5370 e NBR5410.
Aplicação: Disjuntore caixa moldada, barramento de cobre, motores, chaves disjuntoras e motores.
Ferramenta: Alicates de compressão mecânicas ou hidráulicas.
Dimensões: Para condutores de 10 mm² a 120 mm².
• Conexão confiável para quadros elétricos
• Compatível com diversos dispositivos
• Fácil aplicação com ferramentas adequadas
Navegue pelos códigos para acessar especificações técnicas, dimensões e variações disponíveis desta família.
Condutor (mm²)
• 10,0 mm²
Parafuso
Pol.
• 1/4″
Métrico
• M6
Dimensões (mm)
A
• 25.0
B
• 9.5
C
• 9.4
Di
• 5.1
De
• 6.5
Ød
• 6.4
Condutor (mm²)
• 10,0 mm²
Parafuso
Pol.
• 5/16″
Métrico
• M8
Dimensões (mm)
A
• 25.0
B
• 9.5
C
• 9.4
Di
• 5.1
De
• 6.5
Ød
• 8.4
Condutor (mm²)
• 120,0 mm²
Parafuso
Pol.
• 1/2″
Métrico
• M12
Dimensões (mm)
A
• 64.0
B
• 21.8
C
• 28.1
Di
• 16.5
De
• 19.0
Ød
• 13.0
Condutor (mm²)
• 150,0 mm²
Parafuso
Pol.
• 5/8″
Métrico
• M16
Dimensões (mm)
A
• 69.0
B
• 24.9
C
• 31.0
Di
• 17.2
De
• 21.0
Ød
• 17.0
Condutor (mm²)
• 16,0 mm²
Parafuso
Pol.
• 1/4″
Métrico
• M6
Dimensões (mm)
A
• 30.7
B
• 12.2
C
• 11.6
Di
• 6.4
De
• 8.0
Ød
• 6.4
Condutor (mm²)
• 16,0 mm²
Parafuso
Pol.
• 5/16″
Métrico
• M8
Dimensões (mm)
A
• 30.7
B
• 12.2
C
• 11.6
Di
• 6.4
De
• 8.0
Ød
• 8.4
