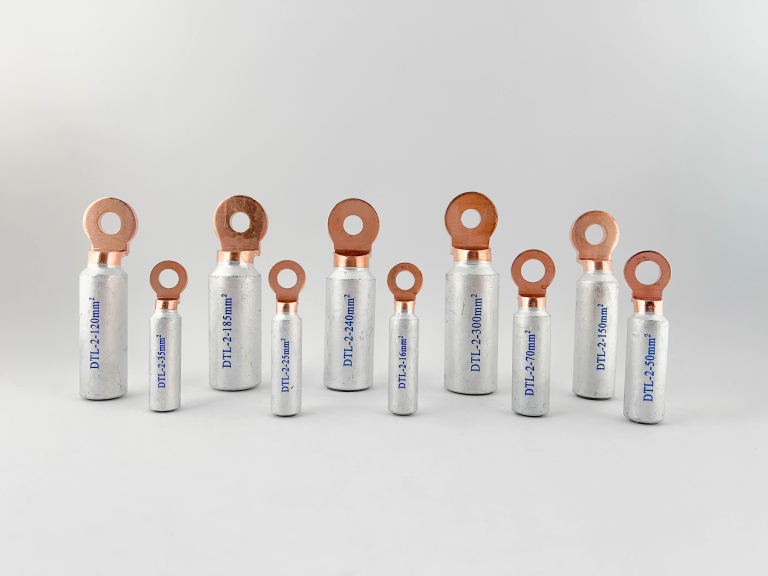

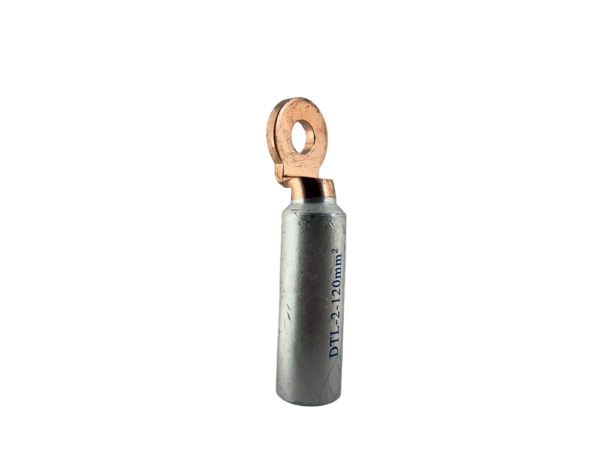

Material: Alumínio e cobre com teor de 99,95% e 99% IACS.
Aplicação em dispositivos: Disjuntor Caixa Moldada, Disjuntor tipo NEMA, Barramento de Cobre, fixação por parafuso, Chaves Disjuntoras, Motores, Inversores e Painéis Fotovoltaicos.
Tensão: 1 kV.
Normas: ABNT NBR5370 e ABNT NBR11788.
Ferramenta: Alicates de compressão mecânicos ou hidráulicos.
Contém composto anti-óxido.
Material: Alumínio e cobre com teor de 99,95% e 99% IACS.
Aplicação em dispositivos: Disjuntor Caixa Moldada, Disjuntor tipo NEMA, Barramento de Cobre, fixação por parafuso, Chaves Disjuntoras, Motores, Inversores e Painéis Fotovoltaicos.
Tensão: 1 kV.
Normas: ABNT NBR5370 e ABNT NBR11788.
Ferramenta: Alicates de compressão mecânicos ou hidráulicos.
Contém composto anti-óxido.
• Alta condutividade elétrica
• Resistência mecânica e química
• Instalação confiável com ferramentas adequadas
Navegue pelos códigos para acessar especificações técnicas, dimensões e variações disponíveis desta família.

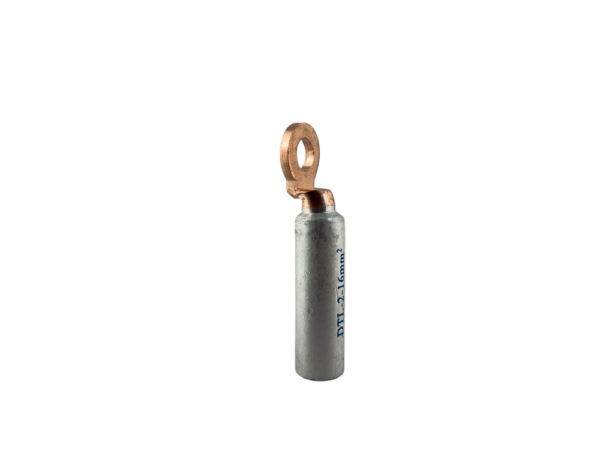

Condutor (mm²)
• 10-16 mm²
Parafuso
Pol.
• 3/8″
Métrico
• M10
Dimensões (mm)
A
• 80.5
B
• 42.0
d
• 5.5
C
• 20.0
D
• 16.0
E
• 3.0
Ø
• 10.0
Condutor (mm²)
• 120,0 mm²
Parafuso
Pol.
• 1/2″
Métrico
• M12
Dimensões (mm)
A
• 115.5
B
• 60.0
d
• 14.4
C
• 30.0
D
• 25.0
E
• 5.0
Ø
• 12.5

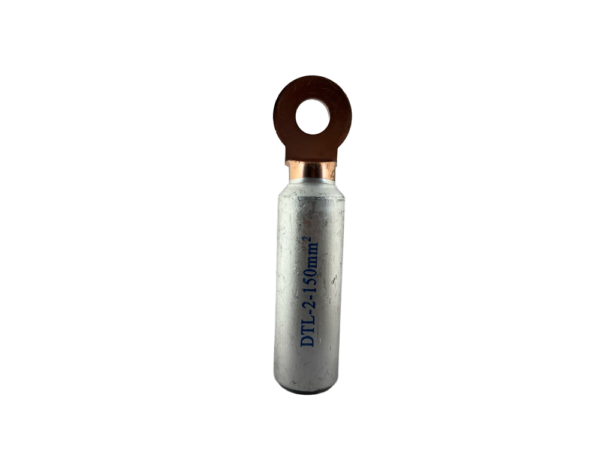

Condutor (mm²)
• 150,0 mm²
Parafuso
Pol.
• 1/2″
Métrico
• M12
Dimensões (mm)
A
• 115.5
B
• 62.0
d
• 16.0
C
• 30.0
D
• 25.0
E
• 5.0
Ø
• 12.5
Condutor (mm²)
• 185,0 mm²
Parafuso
Pol.
• 1/2″
Métrico
• M12
Dimensões (mm)
A
• 121.7
B
• 62.0
d
• 18.0
C
• 35.0
D
• 32.3
E
• 5.5
Ø
• 12.5

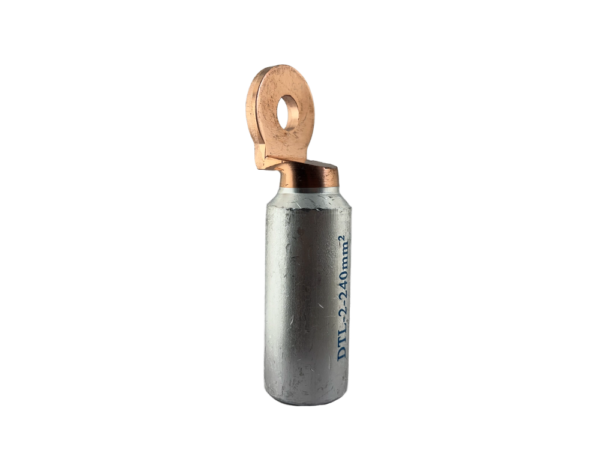

Condutor (mm²)
• 240,0 mm²
Parafuso
Pol.
• 1/2″
Métrico
• M12
Dimensões (mm)
A
• 122.0
B
• 62.0
d
• 20.4
C
• 35.0
D
• 32.3
E
• 5.5
Ø
• 12.5

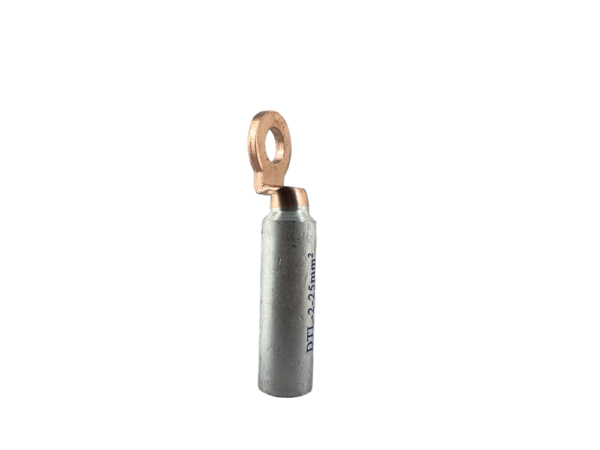

Condutor (mm²)
• 25,0 mm²
Parafuso
Pol.
• 3/8″
Métrico
• M10
Dimensões (mm)
A
• 80.5
B
• 42.0
d
• 6.6
C
• 20.0
D
• 16.0
E
• 3.0
Ø
• 10.0
