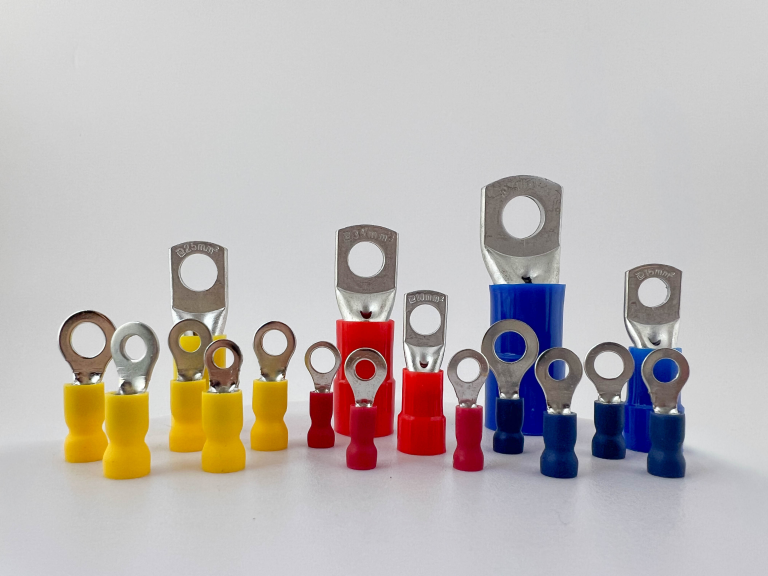

Terminal Pré Isolado TIpo Anel

Terminal Pré-Isolado – Tipo Anel

Terminal para conexão de fios rígidos ou flexíveis com fixação por parafuso, garantindo segurança elétrica e acabamento profissional. Opções para conexão por compressão, ou por parafusos.

Características do produto

Material: Cobre eletrolítico estanhado com isolante em PVC.
Tensão nominal: 750 V.
Temperatura de trabalho: -40°C a +70°C.
Normas: ABNT NBR5370.
Seções: 0,5 mm² a 70 mm².
Cores: Vermelho, azul, amarelo e branco.
Aplicação em Dispositivos: Disjuntor Caixa Moldada, Disjuntor tipo NEMA, Barramento de cobre, fixação por parafuso, Chaves Disjuntoras, Motores, Inversores e Painéis Fotovoltaicos.

Ir para a loja

Terminal Pré-Isolado – Tipo Anel

Terminal para conexão de fios rígidos ou flexíveis com fixação por parafuso, garantindo segurança elétrica e acabamento profissional. Opções para conexão por compressão, ou por parafusos.

Características do produto

Material: Cobre eletrolítico estanhado com isolante em PVC.
Tensão nominal: 750 V.
Temperatura de trabalho: -40°C a +70°C.
Normas: ABNT NBR5370.
Seções: 0,5 mm² a 70 mm².
Cores: Vermelho, azul, amarelo e branco.
Aplicação em Dispositivos: Disjuntor Caixa Moldada, Disjuntor tipo NEMA, Barramento de cobre, fixação por parafuso, Chaves Disjuntoras, Motores, Inversores e Painéis Fotovoltaicos.

Ir para a loja
Terminal Pré Isolado TIpo Anel

Conexão segura para sistemas com fixação por parafusos

Ideal para ambientes industriais e residenciais.

• Alta condutividade elétrica
• Isolamento reforçado para maior proteção
• Disponível em diversas cores para identificação

Variáveis e Tipos de Produtos

Seleção por Código de Produto

Navegue pelos códigos para acessar especificações técnicas, dimensões e variações disponíveis desta família.

Código de Produto

TA3197

Terminal Pré-Isolado Tipo Anel 0,5-1,5mm2 M3 – TA3197

Detalhes Técnicos do Produto

Cor
• Vermelho

Parafuso
• M3

Condutor ( mm2 )
AWG
• 22-16
mm2
• 0,5-1,5mm2

Dimensões (mm)
A
• 21.5
B
• 10.8
D
• 8.0
d
• 4.3

Ir para a loja

Código de Produto

TA4197

Terminal Pré-Isolado Tipo Anel 0,5-1,5mm2 M4 – TA4197

Detalhes Técnicos do Produto

Cor
• Vermelho

Parafuso
• M4

Condutor ( mm2 )
AWG
• 22-16
mm2
• 0,5-1,5mm2

Dimensões (mm)
A
• 21.5
B
• 10.8
D
• 8.0
d
• 4.8

Ir para a loja

Código de Produto

TA5197

Terminal Pré-Isolado Tipo Anel 0,5-1,5mm2 M5 – TA5197

Detalhes Técnicos do Produto

Cor
• Vermelho

Parafuso
• M5

Condutor ( mm2 )
AWG
• 22-16
mm2
• 0,5-1,5mm2

Dimensões (mm)
A
• 21.5
B
• 11.0
D
• 8.0
d
• 5.7

Ir para a loja

Código de Produto

TA6197

Terminal Pré-Isolado Tipo Anel 0,5-1,5mm2 M6 – TA6197

Detalhes Técnicos do Produto

Cor
• Vermelho

Parafuso
• M3

Condutor ( mm2 )
AWG
• 22-16
mm2
• 0,5-1,5mm2

Dimensões (mm)
A
• 27.5
B
• 16.5
D
• 11.6
d
• 6.5

Ir para a loja

Código de Produto

TA8197

Terminal Pré-Isolado Tipo Anel 0,5-1,5mm2 M8 – TA8197

Detalhes Técnicos do Produto

Cor
• Vermelho

Parafuso
• M8

Condutor ( mm2 )
AWG
• 22-16
mm2
• 0,5-1,5mm2

Dimensões (mm)
A
• 27.5
B
• 16.8
D
• 11.6
d
• 8.8

Ir para a loja

Código de Produto

TA3272

Terminal Pré-Isolado Tipo Anel 1,5-2,5mm2 M3 – TA3272

Detalhes Técnicos do Produto

Cor
• Azul

Parafuso
• M3

Condutor ( mm2 )
AWG
• 16-14
mm2
• 1,5-2,5mm2

Dimensões (mm)
A
• 22.5
B
• 11.9
D
• 8.5
d
• 4.1

Ir para a loja

Código de Produto

TA4272

Terminal Pré-Isolado Tipo Anel 1,5-2,5mm2 M4 – TA4272

Detalhes Técnicos do Produto

Cor
• Azul

Parafuso
• M4

Condutor ( mm2 )
AWG
• 16-14
mm2
• 1,5-2,5mm2

Dimensões (mm)
A
• 22.5
B
• 11.9
D
• 8.5
d
• 4.3

Ir para a loja

Código de Produto

TA5272

Terminal Pré-Isolado Tipo Anel 1,5-2,5mm2 M5 – TA5272

Detalhes Técnicos do Produto

Cor
• Azul

Parafuso
• M5

Condutor ( mm2 )
AWG
• 16-14
mm2
• 1,5-2,5mm2

Dimensões (mm)
A
• 22.7
B
• 12.0
D
• 9.4
d
• 5.6

Ir para a loja

Código de Produto

TA6272

Terminal Pré-Isolado Tipo Anel 1,5-2,5mm2 M6 – TA6272

Detalhes Técnicos do Produto

Cor
• Azul

Parafuso
• M6

Condutor ( mm2 )
AWG
• 16-14
mm2
• 1,5-2,5mm2

Dimensões (mm)
A
• 27.8
B
• 16.8
D
• 11.8
d
• 6.7

Ir para a loja

Código de Produto

TA8272

Terminal Pré-Isolado Tipo Anel 1,5-2,5mm2 M8 – TA8272

Detalhes Técnicos do Produto

Cor
• Azul

Parafuso
• M8

Condutor ( mm2 )
AWG
• 16-14
mm2
• 1,5-2,5mm2

Dimensões (mm)
A
• 27.8
B
• 16.5
D
• 12.0
d
• 8.7

Ir para a loja

Código de Produto

TA1481

Terminal Pré-Isolado Tipo Anel 4,0-6,0mm2 M10 – TA1481

Detalhes Técnicos do Produto

Cor
• Amarelo

Parafuso
• M3

Condutor ( mm2 )
AWG
• 12-10
mm2
• 4,0-6,0mm2

Dimensões (mm)
A
• 34.5
B
• 21.0
D
• 14.9
d
• 10.8

Ir para a loja

Código de Produto

TA3481

Terminal Pré-Isolado Tipo Anel 4,0-6,0mm2 M3 – TA3481

Detalhes Técnicos do Produto

Cor
• Amarelo

Parafuso
• M3

Condutor ( mm2 )
AWG
• 12-10
mm2
• 4,0-6,0mm2

Dimensões (mm)
A
• 22.3
B
• 8.9
D
• 7.0
d
• 4.0

Ir para a loja

Código de Produto

TA4481

Terminal Pré-Isolado Tipo Anel 4,0-6,0mm2 M4 – TA4481

Detalhes Técnicos do Produto

Cor
• Amarelo

Parafuso
• M4

Condutor ( mm2 )
AWG
• 12-10
mm2
• 4,0-6,0mm2

Dimensões (mm)
A
• 26.0
B
• 13.0
D
• 9.4
d
• 4.6

Ir para a loja

Código de Produto

TA5481

Terminal Pré-Isolado Tipo Anel 4,0-6,0mm2 M5 – TA5481

Detalhes Técnicos do Produto

Cor
• Amarelo

Parafuso
• M5

Condutor ( mm2 )
AWG
• 12-10
mm2
• 4,0-6,0mm2

Dimensões (mm)
A
• 26.0
B
• 13.0
D
• 9.5
d
• 5.7

Ir para a loja

Código de Produto

TA6481

Terminal Pré-Isolado Tipo Anel 4,0-6,0mm2 M6 – TA6481

Detalhes Técnicos do Produto

Cor
• Amarelo

Parafuso
• M6

Condutor ( mm2 )
AWG
• 12-10
mm2
• 4,0-6,0mm2

Dimensões (mm)
A
• 29.7
B
• 16.0
D
• 11.9
d
• 6.6

Ir para a loja

Código de Produto

TA8481

Terminal Pré-Isolado Tipo Anel 4,0-6,0mm2 M8 – TA8481

Detalhes Técnicos do Produto

Cor
• Amarelo

Parafuso
• M8

Condutor ( mm2 )
AWG
• 12-10
mm2
• 4,0-6,0mm2

Dimensões (mm)
A
• 34.6
B
• 21.0
D
• 15.0
d
• 8.6
